各類不銹鋼壓力容器的焊接工藝要點

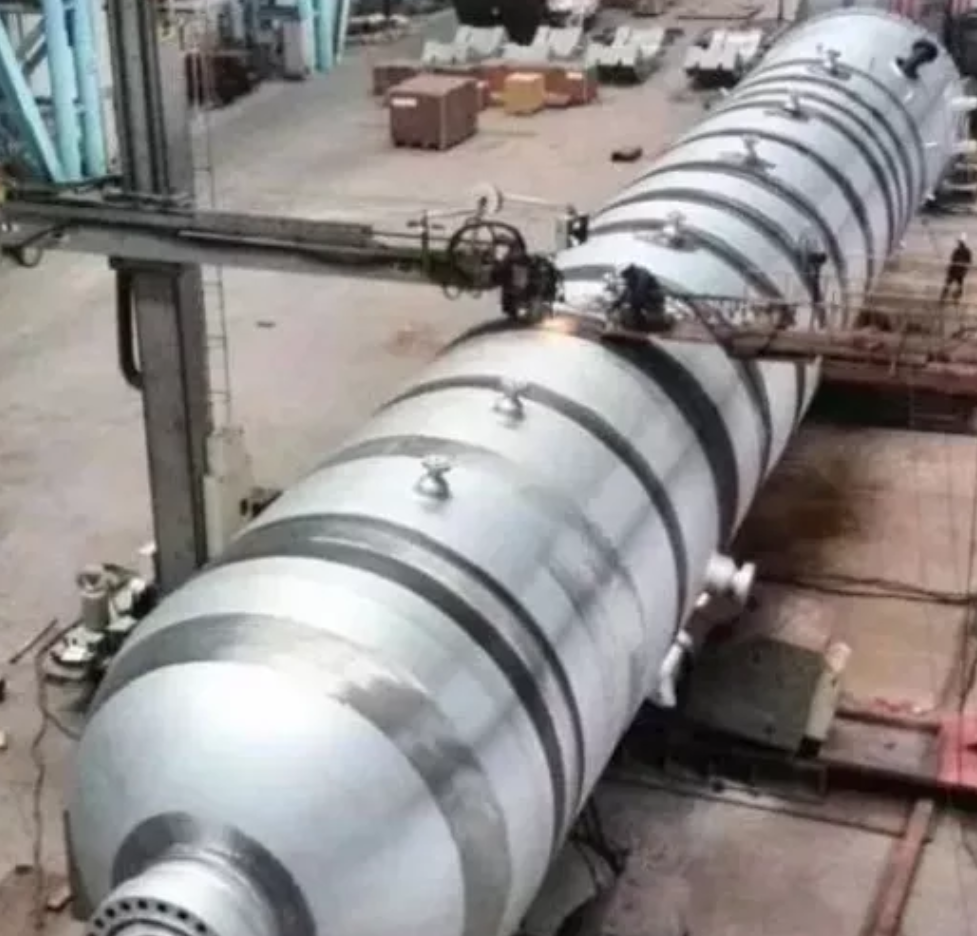

無錫不銹鋼板廠家無錫漢能不銹鋼2020年5月18日訊 所謂不銹鋼是指在鋼中加進一定量的鉻元素后,使鋼處于鈍化狀態,具有不生銹的特性。為達到此目的,其鉻含量必須在12%以上。為進步鋼的鈍化性,不銹鋼中還往往需加進能使鋼鈍化的鎳、鉬等元素。一般所指的不銹鋼實際上是不銹鋼和耐酸鋼的總稱。不銹鋼并不一定耐酸,而耐酸鋼一般均具有良好的不銹性能。

不銹鋼按其鋼的組織不同可分為四類,即奧氏體不銹鋼、鐵素體不銹鋼、馬氏體不銹鋼、奧氏體-鐵素體雙相不銹鋼。

1. 奧氏體不銹鋼及其焊接特點

奧氏體不銹鋼是應用最廣泛的不銹鋼,以高Cr-Ni型最為普遍。目前奧氏體不銹鋼大致可分為Cr18-Ni8型、Cr25-Ni20型、Cr25-Ni35型。奧氏體不銹鋼有以下焊接特點:

① 焊接熱裂紋 奧氏體不銹鋼由于其熱傳導率小,線膨脹系數大,因此在焊接過程中,焊接接頭部位的高溫停留時間較長,焊縫易形成粗大的柱狀晶組織,在凝固結晶過程中,若硫、磷、錫、銻、鈮等雜質元素含量較高,就會在晶間形成低熔點共晶,在焊接接頭承受較高的拉應力時,就易在焊縫中形成凝固裂紋,在熱影響區形成液化裂紋,這都屬于焊接熱裂紋。防止熱裂紋最有效的途徑是降低鋼及焊材中易產生低熔點共晶的雜質元素和使鉻鎳奧氏體不銹鋼中含有4% ~ 12%的鐵素體組織。

② 晶間腐蝕 根據貧鉻理論,在晶間上析出碳化鉻,造成晶界貧鉻是產生晶間腐蝕的主要原因。為此,選擇超低碳焊材或含有鈮、鈦等穩定化元素的焊材是防止晶間腐蝕的主要措施。

③ 應力腐蝕開裂 應力腐蝕開裂通常表現為脆性破壞,且發生破壞的過程時間短,因此危害嚴重。造成奧氏體不銹鋼應力腐蝕開裂的主要原因是焊接殘余應力。焊接接頭的組織變化或應力集中的存在,局部腐蝕介質濃縮也是影響應力腐蝕開裂的原因。

④ 焊接接頭的σ相脆化 σ相是一種脆硬的金屬間化合物,主要析集于柱狀晶的晶界。γ相和δ相都可發生σ相轉變。比如對于Cr25Ni20型焊縫在800℃ ~ 900℃加熱時,就會發生強烈的γ→δ轉變。對于鉻鎳型奧氏體不銹鋼,特別是鉻鎳鉬型不銹鋼,易發生δ→σ相轉變,這主要是由于鉻、鉬元素具有明顯的σ化作用,當焊縫中δ鐵素體含量超過12%時,δ→σ的轉變非常明顯,造成焊縫金屬的明顯的脆化,這也就是為什么熱壁加氫反應器內壁堆焊層將δ鐵素體含量控制在3%~10%的原因。

2. 鐵素體不銹鋼及其焊接特點

鐵素體不銹鋼分為普通鐵素體不銹鋼和超純鐵素體不銹鋼兩大類,其中普通鐵素體不銹鋼有Cr12 ~ Cr14型,如00Cr12、0Cr13Al;Cr16 ~ Cr18型,如1Cr17Mo;Cr25 ~ 30型。

由于普通鐵索體不銹鋼中的碳、氮含量較高,故加工成形及焊接都較困難,耐蝕性也難以保證,使用受到限制,在超純鐵素體不銹鋼中嚴格控制了鋼中的碳和氮總量,一般控制在0.035% ~ 0.045%、0.030%、0.010% ~ 0.015%三個層次,同時還加進必要的合金元素以進一步進步鋼的耐腐蝕性和綜合性能。與普通鐵素體不銹鋼相比,超純高鉻鐵素體不銹鋼具有很好的耐均勻腐蝕、點蝕及應力腐蝕性能,較多的應用于石化設備中。鐵素體不銹鋼有以下焊接特點:

① 焊接高溫作用下,在加熱溫度達到1000℃以上的熱影響區特別在近縫區的晶粒會急劇長大,焊后即使快速冷卻,也無法避免因晶粒粗大化引起的韌性急劇下降及較高的晶間腐蝕傾向。

② 鐵素體鋼本身含鉻量較高,有害元素碳、氮、氧等也較多,脆性轉變溫度較高,缺口敏感性較強。因此,焊后脆化現象較為嚴重。

③ 在400℃ ~ 600℃長時間加熱緩冷時,會出現475℃脆化,使常溫韌性嚴重下降。在550℃ ~ 820℃長時間加熱后,則輕易從鐵素體中析出σ相,也明顯降低其塑、韌性。

3. 馬氏體不銹鋼及其焊接特點

馬氏體不銹鋼可分為Cr13型馬氏體不銹鋼、低碳馬氏體不銹鋼和超級馬氏體不銹鋼。Cr13型具有一般抗腐蝕性能,從Cr12為基的馬氏體不銹鋼,因加進鎳、鉬、鎢、釩等合金元素,除具有一定的耐腐蝕性能,還具有較高的高溫強度及抗高溫氧化性能。

馬氏體不銹鋼的焊接特點:Cr13型馬氏體不銹鋼焊縫和熱影響區的淬硬傾向特別大,焊接接頭在空冷條件下便可得到硬脆的馬氏體,在焊接拘束應力和擴散氫的作用下,很輕易出現焊接冷裂紋。當冷卻速度較小時,近縫區及焊縫金屬會形成粗大鐵素體及沿晶析出碳化物,使接頭的塑、韌性明顯降低。

低碳及超級馬氏體不銹鋼的焊縫和熱影響區冷卻后,固然全部轉變?yōu)榈吞捡R氏體,但沒有明顯的淬硬現象,具有良好的焊接性能。

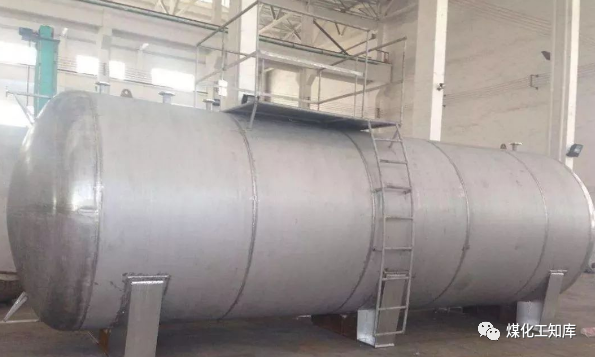

1. 奧氏體不銹鋼焊材選用

奧氏體不銹鋼焊材的選擇原則是在無裂紋的條件下,保證焊縫金屬的耐蝕性能及力學性能與母材基本相當,或高于母材,一般要求其合金成分大致與母材成分匹配。對于耐蝕的奧氏體不銹鋼,一般?？春欢康蔫F素體,這樣既能保證良好的抗裂性能,又能有很好的抗腐蝕性能。但在某些特殊介質中,如尿素設備的焊縫金屬是不答應有鐵素體存在的,否則就會降低其耐蝕性。對耐熱用奧氏體鋼,應考慮對焊縫金屬內鐵素體含量的控制。對于長期在高溫運行的奧氏體鋼焊件,焊縫金屬內鐵素體含量不應超過5%。讀者可根據Schaeffler圖,按焊縫金屬中的鉻當量和鎳當量估計出相應的鐵素體含量。

2. 鐵素體不銹鋼焊材選用

鐵素體不銹鋼焊材基本上有三類:1)成分基本與母材匹配的焊材;2)奧氏體焊材;3)鎳基合金焊材,由于其價格較高,故很少選用。

鐵素體不銹鋼焊材可采用與母材相當?shù)牟牧?但在拘束度大時,很輕易產生裂紋,焊后可采用熱處理,恢復耐蝕性能,并改善接頭塑性。采用奧氏體焊材可免除預熱和焊后熱處理,但對于不含穩定元素的各種鋼,熱影響區的敏化仍然存在,常用309型和310型鉻鎳奧氏體焊材。對于Cr17鋼,也可用308型焊材,合金含量高的焊材有利于進步焊接接頭塑性。奧氏體或奧氏體一鐵素體焊縫金屬基本與鐵素體母材等強,但在某些腐蝕介質中,焊縫的耐蝕性可能與母材有很大的不同,這一點在選擇焊材時要留意。

3. 馬氏體不銹鋼焊材選用

在不銹鋼中,馬氏體不銹鋼是可以利用熱處理來調整性能的,因此,為了保證使用性能的要求,特別是耐熱用馬氏體不銹鋼,焊縫成分應盡量接近母材的成分。為了防止冷裂紋,也可采用奧氏體焊材,這時的焊縫強度必然低于母材。

焊縫成分同母材成分相近時,焊縫和熱影響區將會同時硬化變脆,同時在熱影響區中出現回火軟化區。為了防止冷裂,厚度3mm以上的構件往往要進行預熱,焊后也往往需要進行熱處理,以進步接頭性能,由于焊縫金屬與母材的熱膨脹系數基本一致,經熱處理后有可能完全消除焊接應力。

當工件不答應進行預熱或熱處理時,可選擇奧氏體組織焊縫,由于焊縫具有較高的塑性和韌性,能松弛焊接應力,并且能較多地固溶氫,因而可降低接頭的冷裂傾向,但這種材質不均勻的接頭,由于熱膨脹系數不同,在循環溫度的工作環境下,在熔合區可能產生剪應力,而導致接頭破壞。

對于簡單的Cr13型馬氏體鋼,不采用奧氏體組織的焊縫時,焊縫成分的調整余地未幾,一般都和母材基體相同,但必須限制有害雜質S、P及Si等,Si在Cr13型馬氏體鋼焊縫中可促使形成粗大的馬氏體。降低含C量,有利于減小淬硬性,焊縫中存在少量Ti、N或Al等元素,也可細化晶粒并降低淬硬性。

對于多組元合金化的Cr12基馬氏體熱強鋼,主要用途是耐熱,通常不用奧氏體焊材,焊縫成分?？唇咏覆?。在調整成分時,必須保證焊縫不致出現一次鐵素體相,因它對性能十分有害,由于Cr13基馬氏體熱強鋼的主要成分多為鐵素體元素(如Mo、Nb、W、V等),為保證全部組織為均一的馬氏體,必須用奧氏體元素加以平衡,也就是要有適當?shù)腃、Ni、Mn、N等元素。

馬氏體不銹鋼具有相當高的冷裂傾向,因此必須嚴格保持低氫,甚至超低氫,在選擇焊材時,必須要留意這一點。

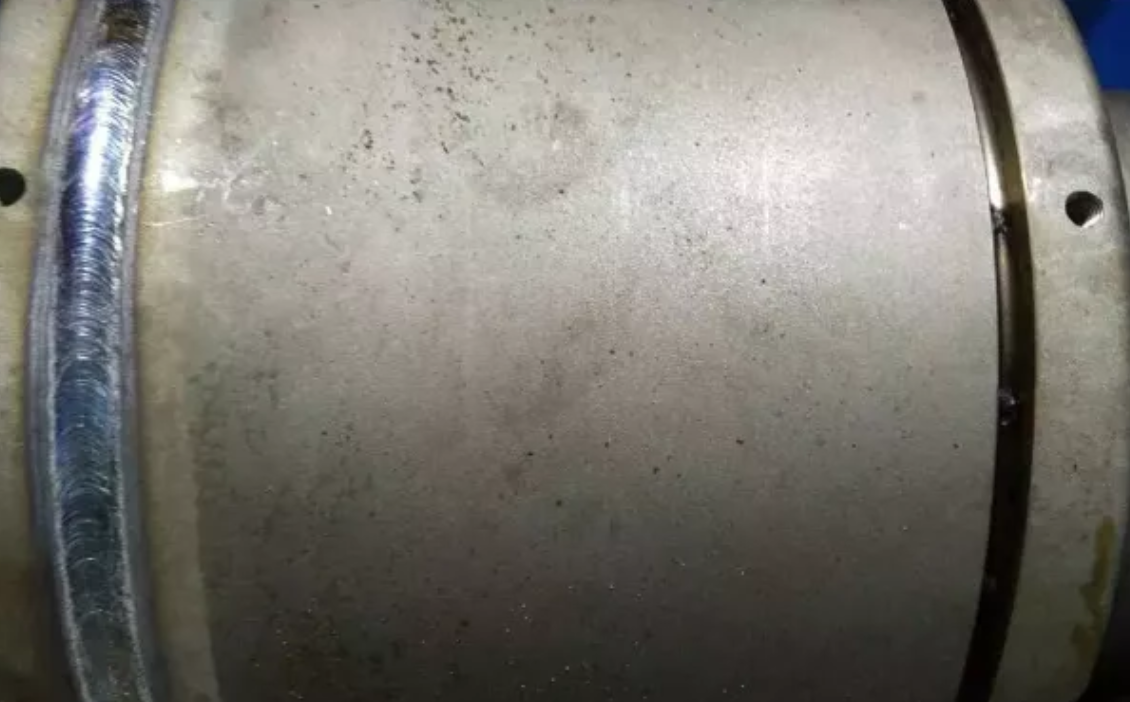

1. 奧氏體不銹鋼焊接要點

總的來說,奧氏體不銹鋼具有優良的焊接性。幾乎所有的熔化焊接方法均可用于焊接奧氏體不銹鋼,奧氏體不銹鋼的熱物理性能和組織特點決定了其焊接工藝要點。

① 由于奧氏體不銹鋼導熱系數小而熱膨脹系數大,焊接時易于產生較大的變形和焊接應力,因此應盡可能選用焊接能量集中的焊接方法。

② 由于奧氏體不銹鋼導熱系數小,在同樣的電流下,可比低合金鋼得到較大的熔深。同時又由于其電阻率大,在焊條電弧焊時,為了避免焊條發紅,與同直徑的碳鋼或低合金鋼焊條相比,焊接電流較小。

③ 焊接規范。一般不采用大線能量進行焊接 。焊條電弧焊時,宜采用小直徑焊條,快速多道焊,對于要求高的焊縫,甚至采用澆冷水的方法以加速冷卻,對于純奧氏體不銹鋼及超級奧氏體不銹鋼,由于熱裂紋敏感性大,更應嚴格控制焊接線能量,防止焊縫晶粒嚴重長大與焊接熱裂紋的發生。

④ 為進步焊縫的抗熱裂性能和耐蝕性能,焊接時,要特別留意焊接區的清潔,避免有害元素滲透焊縫。

⑤ 奧氏體不銹鋼焊接時一般不需要預熱。為了防止焊縫和熱影響區的晶粒長大及碳化物的析出,保證焊接接頭的塑、韌性和耐蝕姓,應控制較低的層間溫度,一般不超過150℃。
